ノイズ・雷サージプロテクタ20Aタイプ【SFU-020-3P】

ノイズ・雷サージプロテクタ20Aタイプ【SFU-020-3P】 39,800円(税抜)

大型機器をノイズによる誤動作やサージによる破壊から保護
電磁パルス・バーストノイズ対策に
ノイズ・雷サージプロテクタ20Aタイプ【SFU-020-3P】

●ノイズ対策
●電磁パルス・バーストノイズ対策
●雷サージ対策

  • 特長
  • 外形寸法図・回路図
  • 特性
  • 仕様
  • ご使用上の注意
特長
  • 高性能、大型コモンモードチョークを使用することにより、広帯域なノイズ(電磁パルス・バーストノイズなど)に対して高い減衰能力を発揮。
    特に、安価なフィルタ付きコンセント等では押さえることができなかったコモンモードノイズに対し、高い効果を発揮します。
  • 通常のサージプロテクタでは、大地と電源ラインに対して印可されるコモンモードの雷サージには効果はありませんでしたが、SFUは雷サージに対して確実に効果的な保護を行います。
  • 大型機器や、工場用機器類に使用されている、大電流用コンセント形状に対応していますので、簡単に取付が可能です。
  • サージ対策 サージ対策として1次防護にサージアブソーバ、次にノイズフィルタを組み合わせた回路を採用しています。
    サージアブソーバは500~800Vの放電開始電圧を持つため、サージ電圧を吸収することができ、さらに2次防護としてノイズフィルタによって急激な立ち上がりのサージが流出することを防ぎます。
  • パイロットランプ表示 通電時、サージ保護回路が正常に作動している場合は点灯します。
    許容量を超えるサージが流入し、内部のヒューズが溶断した場合は消灯しますので、新しい製品と交換してください。
    消灯したままでも、本体に発熱や発煙等がない場合、ノイズフィルタとして使用を続けることもできますが、サージに対する保護効果はありません。
  • 過電流保護 定格電流を越える機器を使用したとき、または、機器の故障などで定格を越える電流が流れた場合、ブレーカが作動し電流は遮断されます。
    リセットスイッチを押し込むことによりブレーカを復帰させることができますが、復帰させる前に原因を良く確かめ、異常を取り除いてからスイッチを押してください。
    ブレーカのスイッチを強制的に押したまま使用しないでください。火災・故障の原因となります。

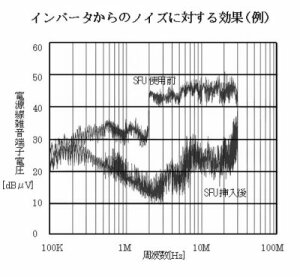

インバータからのノイズに対する効果(例)

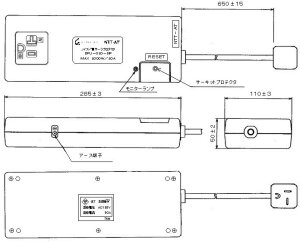

外形寸法図
外形寸法図
回路図
回路図
サージ特性例
サージ特性例
周波数特性
周波数特性
(上:コモンモード 下:ノーマルモード)
仕様
品名 SFU-020-3P
定格電圧AC(V) 125
定格電流(A) 20
試験電圧AC(V)端子、ケース間 1500
絶縁抵抗(MΩ)端子、ケース間 100以上
サージ耐量 6500A(8×20μs,2回)以下
使用温度範囲 -10度~+40度
周波数特性 コモンモード(dB) 20以上(0.3~10MHz)
30以上(0.8~2MHz)
ノーマルモード(dB) 30以上(0.4~40MHz)
40以上(0.8~10MHz)
ご使用上の注意
  • この内容は、お客様に告知せずに変更する場合があります。
  • 本製品は日本国内専用です。 For Domestic Use Only.
