LANケーブル用EMCフィルタ内蔵コネクタ【DMJ100BT】

LANケーブル用EMCフィルタ内蔵コネクタ【DMJ100BT】 4,980円(税抜)

ノイズをカットして通信を快適に
LAN用ケーブルから放射する電磁ノイズを低減させトラブル発生を防止!
LANケーブル用EMCフィルタ内蔵コネクタ【DMJ100BT】 LANケーブル用EMCフィルタ内蔵コネクタ【DMJ100BT】
  • 特長
  • 装着方法
  • 製品適合表
  • 外形寸法図
  • 特性
  • ご使用上の注意
特長

ISDNのバス配線や、アナログ電話回線、LANケーブル(10BASE-T)などのツイストペアケーブルを伝って通信機器に侵入したり、機器からケーブルを伝って放射する電磁波を阻止し、トラブル発生を防止する広帯域コモンモードチョークコイルを内蔵した中継型のモジュラコネクタです。

  • 通信ケーブルの途中に挿入するだけで、機器の伝導イミュニティ(妨害電磁雑音に対する耐力)向上、エミッション(放射電磁雑音)の低減が、アースを取れない状態で容易に可能です。
  • 伝送信号に対する損失が小さく、高速度信号伝送にも影響を与えません。
  • FCC規格モジュラプラグ(8溝形及び6溝形)に準拠していますので、通常の通信機器に幅広く取付けが可能です。
  • 難燃性樹脂(UL94-V0)を採用しているから安心です。
コモンモードのノイズとは
  • 電源ラインからの誘導ノイズや高周波のノイズは、両方の線を伝って機器側のアースに流れて行きます。
    これらのノイズを防ぐためには、端子間にコンデンサなどを挿入しても効果があまりありません。
  • DMJシリーズでは、通常の線間に流れる信号は減衰させずに両線に同じ波形で載るコモンモードノイズに対して効果的に減衰させることができます。

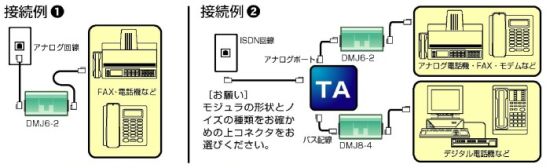

装着方法
装着方法
ノイズタイプ別製品適合表
対応通信ケーブルノイズの種類/適用形状製品名
アナログ回線
TAアナログポート
インバータ、スイッチング電源などによる雑音
(中心約100KHz)
6極2芯DMJ6-2 100K
AM放送波などによる雑音
(主に0.15~5MHz)
DMJ6-2L
デジタルビジネスホン6極4芯DMJ6-4L
10BASE-T(イーサネット)8極4芯DMJ8-4LT
CB・アマチュア無線などによる雑音
(主に0.5~30MHz)
DMJ8-4HT
アナログ回線
TAアナログポート
6極2芯DMJ6-2H
デジタルビジネスホン6極4芯DMJ6-4H
ISDNバス配線8極4芯DMJ8-4H
標準ホームバス8極8芯DMJ8-8H
100BASE-T1~20MHz8極4芯DMJ100BT

モジュラの形状とノイズの種類をお確かめの上、コネクタをお選びください。 ※DMJ8-4LT、DMJ8-4HTは、ADSLモデムのPC側インターフェースなどにご利用いただけます。
※DMJ100BTは、高速ADSLや光アクセスでも、安心してご利用いただけます。

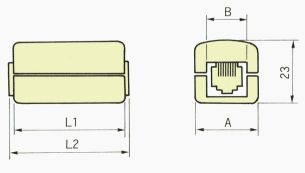

外形寸法
品名ABL1L2外形寸法
DMJ100BT241544.846.8
DMJ8-8
DMJ8-4
241543.446.4
DMJ6-4
DMJ6-2
211243.246.2
減衰特性(例)
減衰特性(例)
イミュニティ改善効果(例)
イミュニティ改善効果(例)
ご使用上の注意
  • それぞれ適合表に記載された種類の回線にご使用ください。
    適合表以外の回線で使用した場合の通信及び効果については、一切保証いたしかねます。
  • 使用前から通話/信号レベルが低い場合、遠話やエラーの原因となる場合がまれにあります。
    そのような場合は、本製品を取り外してください。
  • 雑音の種類、原因、混入経路によっては効果が発揮されない場合があります。
    その際は、通信機器などをお買いあげの販売店、回線保守業者などにご相談ください。
  • 通信線以外には使用しないでください。火災、感電の原因となります。
  • この内容は、お客様に告知せずに変更する場合があります。
  • 本製品は日本国内専用です。 For Domestic Use Only.
