ノイズ・雷サージプロテクタ【SFU-005-3C】

ノイズ・雷サージプロテクタ【SFU-005-3C】 8,980円(税抜)

多様な装着方法に対応!更に高性能化!3極プラグ付きコードタイプ
電磁パルス・バーストノイズ対策に
ノイズ・雷サージプロテクタ【SFU-005-3C】

●ノイズ対策
●電磁パルス・バーストノイズ対策
●雷サージ対策

  • 特長
  • 外形寸法図・回路図
  • 特性
  • 仕様
  • ご使用上の注意
特長

ノイズ&雷などのサージを一刀両断!

  • NTTの開発した複合型コモンモードチョーク(特許)を使用することにより、広帯域なノイズ(電磁パルス・バーストノイズなど)に対して高い減衰能力を発揮。 特に、安価なフィルタ付きコンセントなどでは押さえることができなかったコモンモードノイズに対して高い効果を発揮します。
  • 雷サージにも効果的な保護を行います。通常のサージプロテクタでは、大地と電源ラインに対して印可されるコモンモードの雷サージには効果はありませんでしたが、SFUは確実に保護します。
  • OA機器やPCに使われている3極コンセントに対応しているので、接地を行うことが簡単です。また、出力側も3極ロック付きコンセントのため、OA機器などを、変換プラグを使用せずに使用できるので「不意に抜けてしまう」などのトラブルが防止できます。
  • 内部レイアウトの見直しなどにより、従来製品よりもノイズ減衰効果を大幅に改善。コモンモードノイズについて、5dB以上改善、対応周波数範囲も広がりました。
サージ対策
サージ対策として1次防護にサージアブソーバ、次にノイズフィルタを組み合わせた回路を採用しています。
サージアブソーバは500~800Vの放電開始電圧を持つため、サージ電圧を吸収することができ、さらに2次防護としてノイズフィルタによって急激な立ち上がりのサージが流出することを防ぎます。
パイロットランプ表示
通電時、サージ保護回路が正常に作動している場合は点灯します。
許容量を超えるサージが流入し、内部のヒューズが溶断した場合は消灯しますので、新しい製品と交換してください。
消灯したままでも、本体に発熱や発煙などがない場合、ノイズフィルタとして使用を続けることもできますが、サージに対する保護効果はありません。
過電流保護
定格電流を越える機器を使用したとき、または、機器の故障などで定格を越える電流が流れた場合、ブレーカが作動し電流は遮断されます。
リセットボタンを押し込むことによりブレーカを復帰させることができますが、復帰させる前に原因を良く確かめ、異常を取り除いてからボタンを押し込んでください。
リセットボタンを強制的に押したまま使用しないでください。火災・故障の原因となります。

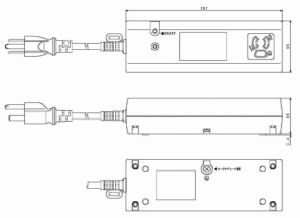

外形寸法図
外形寸法図

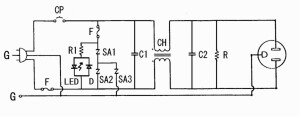

回路図
回路図
コモンモード特性
コモンモード特性
サージ特性
サージ特性
仕様
品名 SFU-005-3C
定格電圧AC(V) 125
定格電流(A) 5
試験電圧AC(V)端子、ケース間 1500
絶縁抵抗(MΩ)端子、ケース間 100以上
直流抵抗(Ω)at20℃ 0.4以下
使用温度範囲(℃) -10~+40
温度上昇(℃) 40以下
周波数特性 コモンモード(dB) 40以上(0.6~30MHz)
30以上(0.3~60MHz)
ノーマルモード(dB) 20以上(0.15~0.45MHz)
40以上(0.45~50MHz)
ご使用上の注意
  • 本製品は定格電流が5A(約500W)までの仕様ですので、それ以下でご使用ください。
    また、単体でも消費電流が5Aを越えるレーザープリンタ・コピー・FAXなどには使用できません。
  • この内容は、お客様に告知せずに変更する場合があります。
  • 本製品は日本国内専用です。 For Domestic Use Only.
